一、 方案概述

在综采工作面智能化进程中，液压支架电液控制系统是实现“少人化/无人化”开采的“骨骼与肌肉”。FNDRE（芬雷）秉持“精于形·细于心”的理念，推出新一代液压支架电液控制系统。本系统集成了高可靠性电源管理、抗干扰总线通讯、高精度传感感知与强抗污执行机构，为煤矿井下提供了一套性能稳定、通用性极强的智能化支护解决方案。

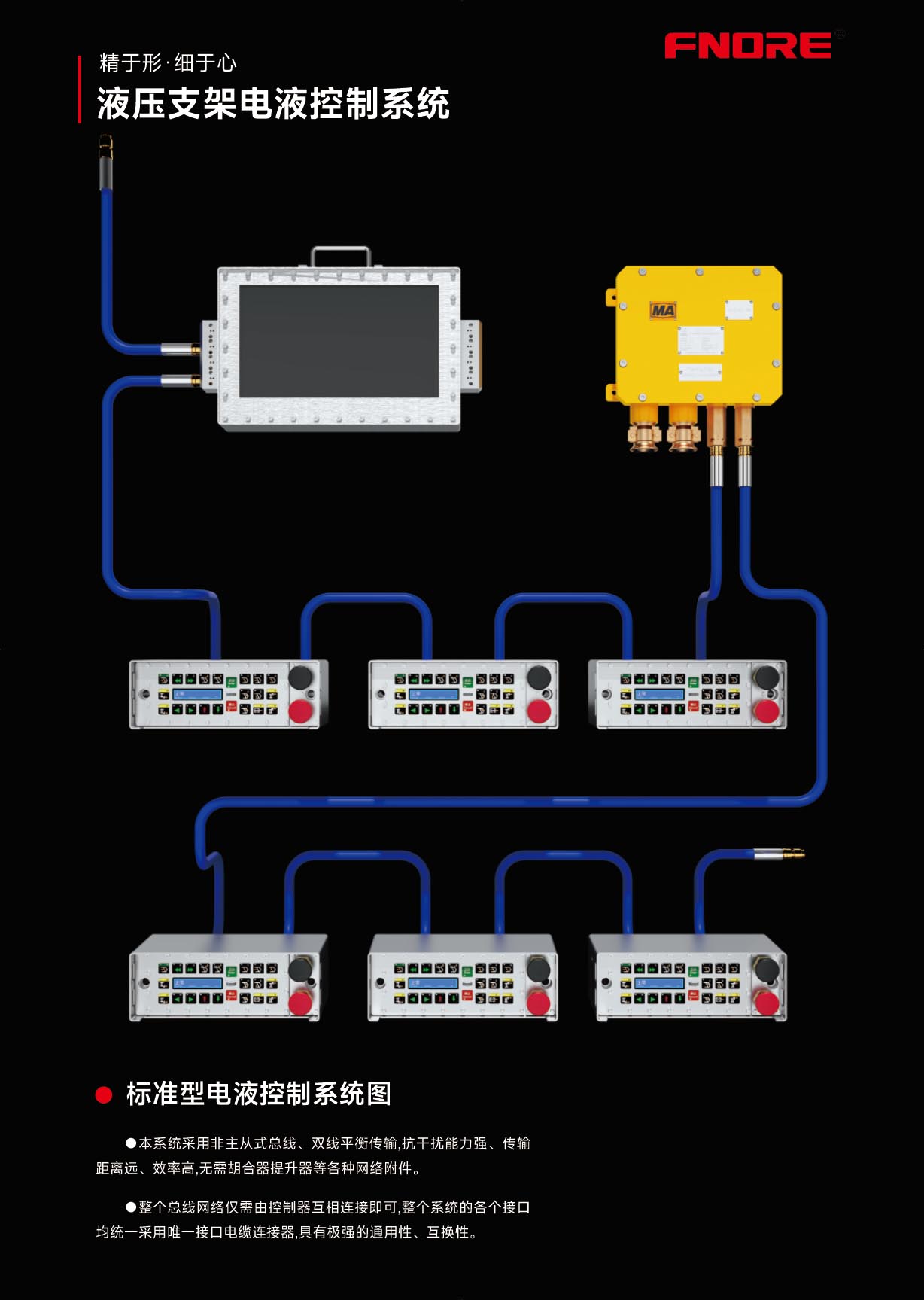

二、 系统网络拓扑：标准型电液控制系统图

针对井下复杂电磁环境与长距离传输需求，本系统采用了先进的主从式总线、双线平衡传输架构。

可靠供电与通讯：系统顶部配置隔爆兼本安型电源，作为网络节点，单台电源可向6台控制器供电，具备过压保护、双重截至式快速过流、可带载启动和自动恢复等功能。

极简连接与高通用性：整个总线网络仅需控制器互相连接即可，无需耦合器提升网络配件。系统的各个接口均统一采用唯一接口电缆连接器，具有极强的通用性、互换性，极大地降低了井下安装与后期维护的复杂度。

抗干扰与远距离传输：双线平衡传输设计，抗干扰能力强，传输距离远，效率高，确保了井下恶劣工况下数据指令的绝对可靠。

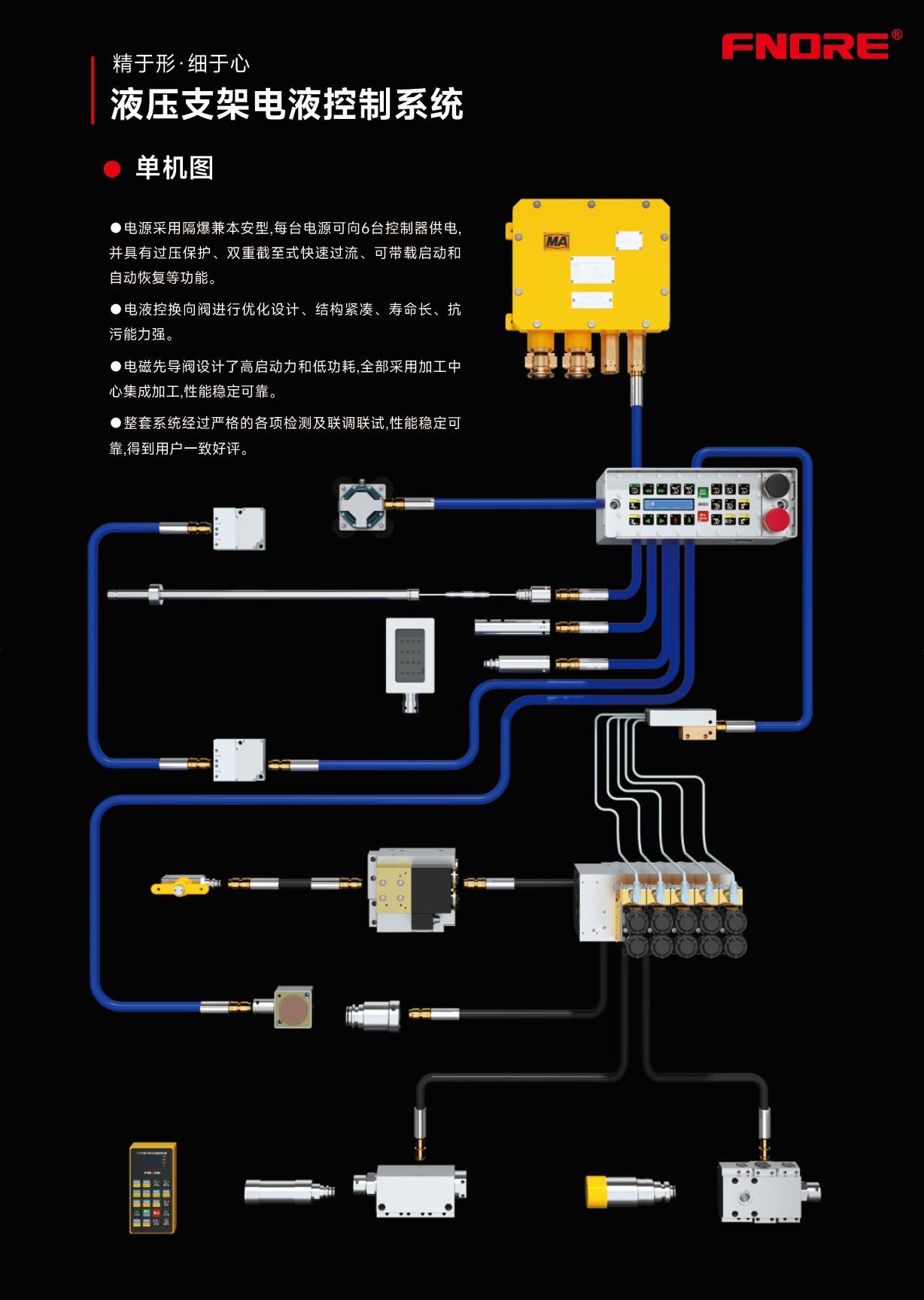

三、 单机架构深度解析：精准感知与强力执行

单台液压支架的智能化程度直接决定了工作面的整体效率。单机系统由电源模块、支架控制器、传感网络、执行阀组及遥控终端构成。

1. 核心控制与供电（大脑与心脏）

隔爆兼本安型电源：采用高可靠性设计，为单机控制器及传感器提供稳定供电，具备带载启动与自动恢复能力。

支架控制器：作为单机核心，配备高清显示屏与直观的操作按键、红色急停按钮。控制器向下连接各类传感器，向上通过总线接入工作面网络。

2. 多维感知网络（神经末梢）

系统接入了全方位的高精度传感器，实现支架姿态与环境的实时数字孪生：

压力与行程传感：实时监测立柱压力与推移行程。

姿态传感：接入无线倾角传感器，精准掌握顶梁、掩护梁角度。

位置与遥控：配备红外接收器，实现采煤机位置联动；支持无线信号转换器与手持遥控器，实现就地/远程灵活操作。

3. 高效执行机构（强壮四肢）

电磁先导阀：专为井下环境设计，具备高启动能力和低功耗特性。全部采用加工中心集成制造，性能稳定可靠，是控制液流精准换向的关键。

电液换向阀组：经过优化设计，结构更加紧凑，寿命长，抗污染能力强，确保在高压乳化液环境下长期稳定工作，精准控制液压支架的升降、推移与护帮动作。

四、 核心技术优势（价值提炼）

极高的系统可靠性：电源具备过压、双重过流及自动恢复功能；电磁先导阀采用加工中心集成制造，整套系统经过严格的各项检测及联调联试，性能稳定可靠，得到用户一致好评。

卓越的抗污染能力：电液换向阀组针对井下水质现状进行了优化设计，结构紧凑且抗污染能力强，大幅降低了阀组卡滞故障率，延长了使用寿命。

极简的工程部署：统一接口设计，无需耦合器，控制器直接互连，不仅降低了线缆成本，更显著缩短了工作面安装与搬家倒面时的调试时间。

低功耗与高响应：电磁先导阀实现了低功耗与高启动能力的完美平衡，响应速度快，满足高频次自动跟机作业的需求。

五、 结语与行动呼吁

FNDRE液压支架电液控制系统，通过标准化的网络拓扑与高度集成的单机架构，为煤矿综采工作面提供了兼具“高可靠性”与“高经济性”的智能支护底座。我们期待与您携手，共同筑牢智慧矿山的坚实基础。
